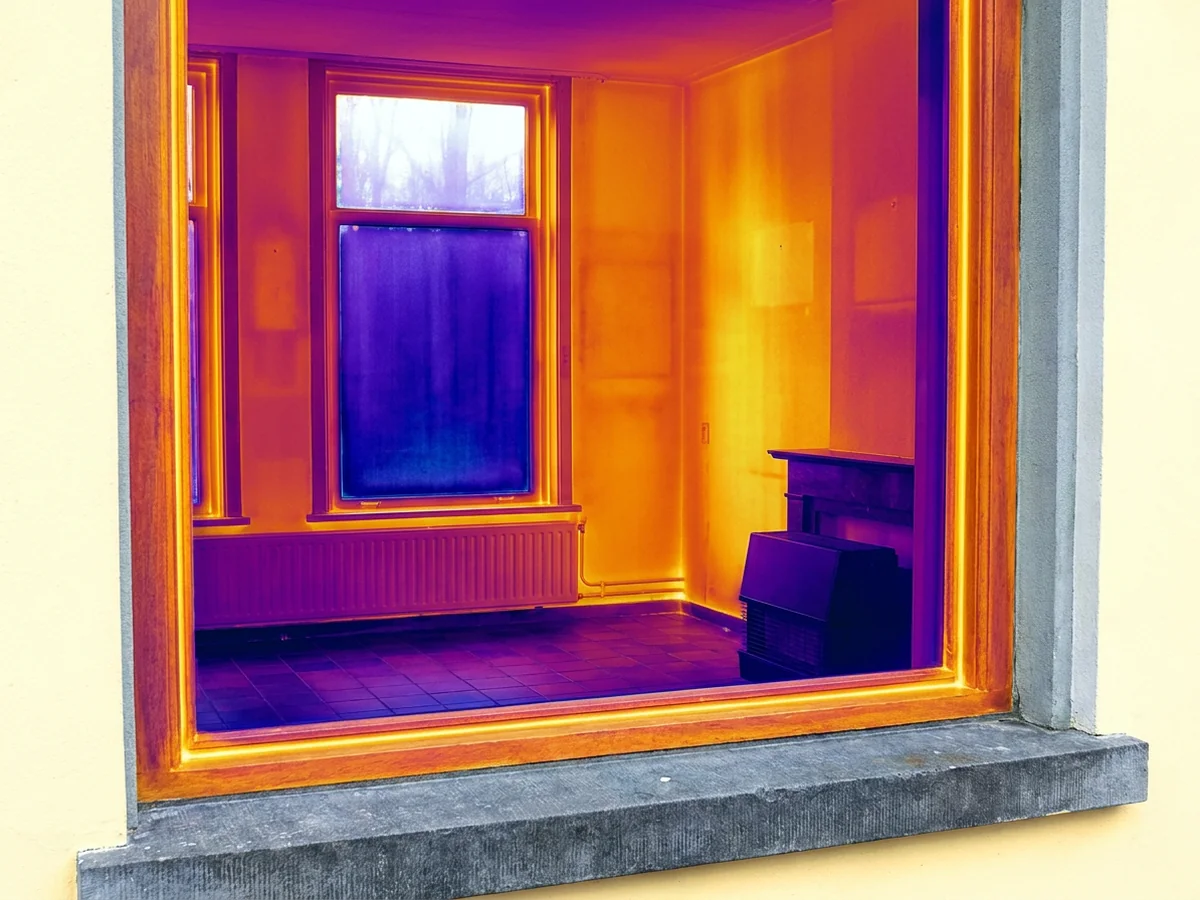

Kieren en warmtelekken opsporen met een warmtecamera
Vraag de gratis checklist aanKieren opsporen warmtecamera
Voel je tocht in huis maar kun je de bron niet vinden? Een warmtecamera maakt zichtbaar wat je hand niet precies kan aanwijzen. Zo'n camera meet de temperatuur van oppervlakken en zet die om in een kleurenbeeld: koude plekken worden donker of blauw, warme plekken licht of geel. Daarmee vind je in een paar minuten de kieren waar koude lucht binnenkomt en de koudebruggen waar warmte weglekt. Het voordeel is dat je gericht kunt dichten en isoleren in plaats van op goed geluk. In dit kennisartikel lees je wat een warmtecamera laat zien, wanneer je goed kunt meten, hoe je de beelden leest en wat je met de resultaten doet.
Wat een warmtecamera laat zien
Een warmtecamera (thermografiecamera) meet geen luchttemperatuur maar de temperatuur van oppervlakken, gebaseerd op de infraroodstraling die ze uitzenden. Voor bouwmaterialen stel je de emissiviteit meestal in op ongeveer 0,95, wat voor pleisterwerk, hout en steen goed klopt. Op het beeld zie je een temperatuurschaal: elke kleur staat voor een aantal graden. Een koude hoek van 13 graden naast een muur van 19 graden springt er meteen uit. De camera maakt zo verschillen van een paar tienden van een graad zichtbaar, precies genoeg om een lekkende kier of een zwakke plek in de isolatie aan te wijzen.
Wanneer je goed kunt meten
De camera werkt alleen goed als er genoeg temperatuurverschil is tussen binnen en buiten. Vuistregel: minstens 10 tot 15 graden verschil. In de praktijk betekent dat meten in het stookseizoen, op een koude ochtend, met de verwarming een paar uur aan. Vermijd meten in de volle zon, want opgewarmde gevels geven een vertekend beeld; vroeg in de ochtend of op een bewolkte dag is beter. Voor het opsporen van kieren helpt het om binnen een lichte onderdruk te maken (bijvoorbeeld met een afzuigkap of een blowerdoor), zodat koude lucht duidelijk naar binnen wordt getrokken en de kier scherp afkoelt op het beeld.
Wat je op de beelden ziet
De kunst zit in het lezen van de kleuren. Onderstaande vertaling gebruik ik als leidraad; de exacte kleuren hangen af van de instelling van je camera.
| Beeld | Wat het betekent | Actie |
|---|---|---|
| Scherpe koude lijn langs een kozijn | luchtlek, tocht via de naad | kier dichten, tochtstrip |
| Koude vlek in een hoek of bij een balkon | koudebrug, zwakke isolatie | isolatie doortrekken of aanbrengen |
| Koude waaier vanaf een stopcontact | luchtlek door de constructie | naad of doorvoer luchtdicht maken |
| Streperig koud vlak op een muur | ontbrekende of verzakte isolatie | na-isoleren of bijvullen |
| Egaal, gelijkmatig beeld | isolatie in orde | geen actie nodig |
Kieren en koudebruggen uit elkaar houden
Op het beeld lijken een kier en een koudebrug op elkaar, maar de aanpak verschilt. Een luchtlek herken je aan een scherp begrensde, vaak grillige koude vorm die verandert als je de onderdruk aanpast: zet je een raam open of de afzuiging aan, dan wordt de koude waaier groter. Een koudebrug is een vast, egaal koud vlak dat niet reageert op onderdruk, omdat het om geleiding door de constructie gaat en niet om instromende lucht. Dat onderscheid bepaalt je vervolgstap: een kier dicht je met kit, tape of tochtstrips, een koudebrug los je op door te isoleren. Hoe je koudebruggen structureel aanpakt, staat op de sibling-pagina daarover.
Wat je met de resultaten doet
Maak van elke opname een foto én noteer waar hij is genomen, zodat je later weet welke plek je moet aanpakken. Werk daarna van klein en makkelijk naar groot en ingrijpend: eerst de kieren dichten, want die winst haal je snel binnen, daarna de koudebruggen en de zwakke isolatievlakken. In de praktijk zie ik dat mensen na een warmtebeeldronde vaak verrast zijn hoeveel tocht via kleine naden binnenkomt: een enkele slecht afgekitte gevelaansluiting of een reeks stopcontacten op een buitenmuur kan samen een flink deel van de tocht verklaren. Een veelgemaakte fout is meteen dure isolatie plannen terwijl het kierdichten (een kleine ingreep met snel resultaat) nog niet gedaan is. Doe de camera-ronde dus vóór je grote besluiten neemt, en meet na afloop opnieuw om te zien of het verholpen is.
Waar begin je met het verduurzamen van je woning?
De juiste isolatievolgorde en het meeste rendement per euro hangen af van jouw huis. In een onafhankelijk energieadvies bepalen we welke maatregelen het meest opleveren. Zie ook de juiste volgorde.
Vraag je energieadvies aan · €250Veelgestelde vragen
Kan ik zelf een warmtecamera gebruiken of moet dat een specialist doen?
Voor het grof opsporen van kieren en koudebruggen kun je met een eenvoudige camera of opzetstuk voor de telefoon een heel eind komen, mits er genoeg temperatuurverschil is. Voor een rapport met exacte f-factoren en advies is een specialist met een gekalibreerde camera beter.
Op welke dag kan ik het beste meten?
Een koude, bewolkte ochtend in het stookseizoen, met de verwarming een paar uur aan en minstens 10 tot 15 graden verschil tussen binnen en buiten. Vermijd zon op de gevel, want dat vertekent het beeld.
Zie ik met een warmtecamera ook vocht in de muur?
Indirect. Vochtige plekken zijn vaak kouder door verdamping en kunnen zo opvallen, maar de camera meet temperatuur, geen vocht. Voor een harde vochtdiagnose heb je een vochtmeter nodig.
