Zit je met een badkamer die je wilt verduurzamen, maar heb je geen kruipruimte of geen hoge standleiding om een douche-WTW in kwijt te kunnen? Dan is de vraag niet of het kan, maar welk type nog past. Een douche-WTW wint warmte terug uit je wegstromende douchewater, en het meest efficiënte type is een lange verticale buis die je onder of naast het putje kwijt moet. Precies dat is bij een renovatie vaak het knelpunt.
In dit kennisartikel lees je waarom verticale ruimte de bepalende factor is, welke oplossingen wel werken als die ruimte ontbreekt, hoeveel inbouwdiepte ze vragen, en wat ik in de praktijk adviseer bij een badkamer op de verdieping.
Waarom verticale ruimte alles bepaalt
Een douche-WTW werkt het best als het warme afvalwater een flink stuk langs het koude toevoerwater kan stromen. Bij het meest efficiënte type gebeurt dat in een verticale buis: het afvalwater loopt langs de binnenkant naar beneden en vormt daarbij een dunne warme film tegen de wand, terwijl het koude leidingwater in een spiraal om die buis heen wordt voorverwarmd. Hoe langer die buis, hoe meer contact, hoe hoger het rendement.
Daar zit meteen de renovatiepijn. Zo'n verticale buis is al snel 1,2 tot 2 meter lang en moet loodrecht onder of vlak naast het doucheputje staan. In een woning met kruipruimte of op een begane grond boven een kelder is dat prima te doen. Op een verdiepingsvloer, of in een woning zonder kruipruimte, is die verticale meter simpelweg niet beschikbaar.
De verticale buis-WTW en zijn ruimtebehoefte
Een goede verticale WTW haalt 50 tot 65 procent warmteterugwinning. Om dat te bereiken heb je dus die 1,2 tot 2 meter hoogte nodig, plus de aansluitpunten voor koud water erin en voorverwarmd water eruit. In de standleiding van een rijtjeshuis met de badkamer boven de meterkast lukt dat vaak nog, omdat de leiding daar toch al naar beneden loopt.
Heb je die ruimte, kies dan altijd voor het verticale type. In de praktijk zie ik dat mensen te snel naar een minder efficiënte oplossing grijpen terwijl er in de meterkast of een kast eronder nog ruimte was om de standleiding met een WTW-buis te vervangen. Het loont om daar eerst goed naar te kijken voordat je een compromis kiest.

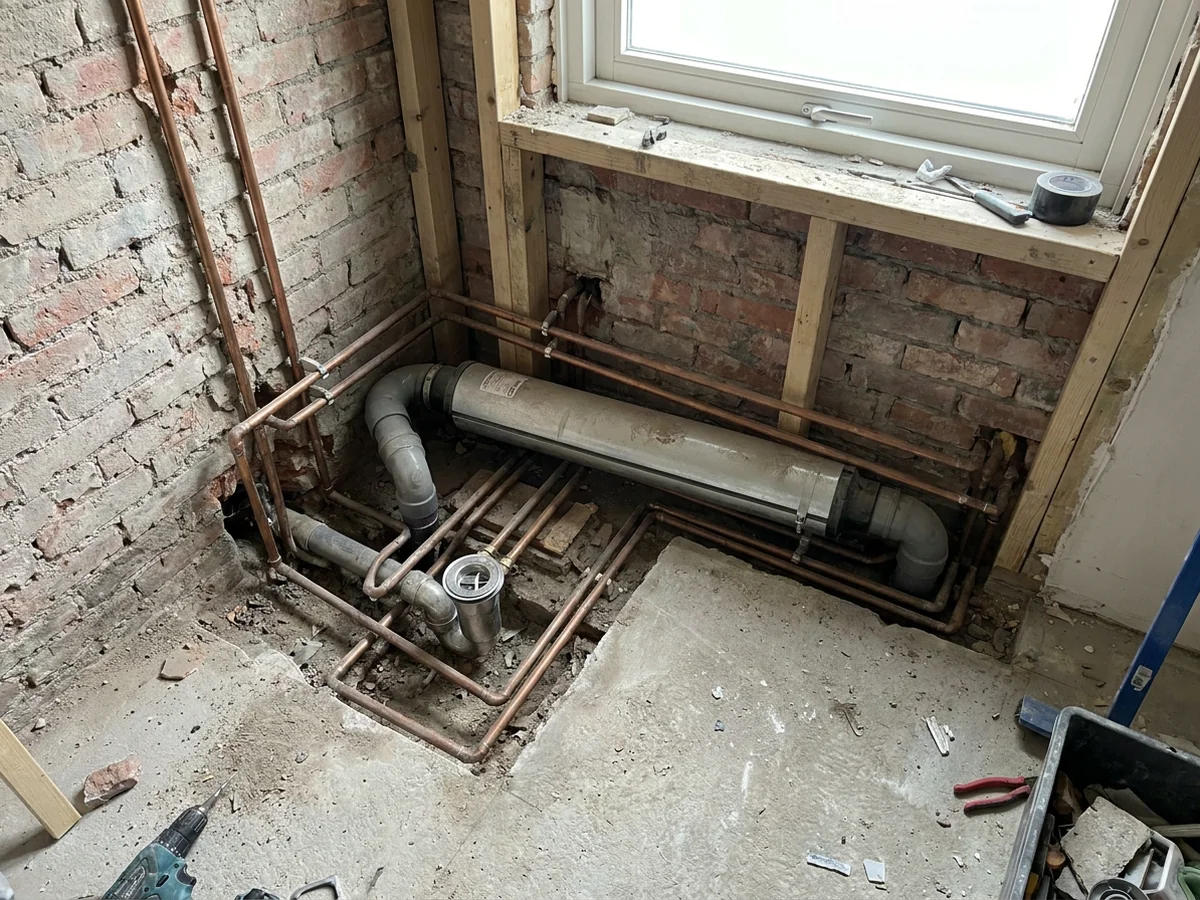

Oplossingen zonder verticale ruimte: bak en goot
Ontbreekt die verticale ruimte echt, dan blijven er twee horizontale oplossingen over. De eerste is een douchebak-WTW: een lage bak met daaronder een warmtewisselaar waar het afvalwater doorheen stroomt. De tweede is een douchegoot-WTW: een langwerpige afvoergoot in de vloer met een wisselaar erin, geschikt voor een inloopdouche.
Beide werken horizontaal en hebben daardoor een kleiner en korter contactoppervlak. Het rendement ligt lager, meestal tussen 25 en 45 procent. Dat is minder dan een verticale buis, maar het is nog altijd een kwart tot bijna de helft van je douchewarmte die je terugwint in plaats van weggooit. Voor een renovatie zonder kruipruimte is dat vaak de reële winst die haalbaar is.
Inbouwdiepte en vloeropbouw bij renovatie
De crux bij een horizontale WTW is de inbouwdiepte. Een douchebak-WTW bouwt onder de bak op, en die opbouw vraagt grofweg 12 tot 20 centimeter ruimte in de vloer, afhankelijk van het model. Een douchegoot-WTW is meestal wat compacter, maar heeft nog steeds ruimte nodig voor de goot plus het afschot naar de afvoer.
Op een verdiepingsvloer betekent dit dat je de vloer moet opbouwen of de badkamervloer een stukje moet verhogen ten opzichte van de gang. Reken bij een inloopdouche altijd het benodigde afschot mee: ongeveer 1 tot 2 centimeter per meter zodat het water goed wegloopt. Een veelgemaakte fout is de WTW inplannen zonder die opbouw en dat afschot in de vloerhoogte, waardoor de deur of de dorpel later niet meer past.
Wat ik adviseer bij een badkamer op de verdieping
Bij een badkamer op de eerste verdieping begin ik altijd met de vraag: hoe loopt de afvoer naar beneden, en is er in de kast of schacht eronder toch verticale ruimte? Verrassend vaak blijkt er in een leidingschacht net genoeg hoogte voor een korte verticale WTW, en dan is dat de betere keuze.
Kan het echt niet, dan ga ik voor een douchegoot-WTW bij een inloopdouche of een douchebak-WTW als er toch een bak komt. Ik reken dan met een rendement van rond de 35 procent en houd de vloeropbouw en de deurhoogte vanaf het begin in het ontwerp. Zo voorkom je dat je later moet inleveren op de afwerking. Welk type in jouw geval het beste uitpakt, lees je in de vergelijking van de WTW-typen.
Renovatie-oplossingen naast elkaar
| Oplossing | Verticale ruimte nodig | Inbouwdiepte vloer | Rendement |
|---|---|---|---|
| Verticale buis-WTW | 1,2 tot 2 meter | beperkt, in de standleiding | 50 tot 65 procent |
| Douchebak-WTW | geen | 12 tot 20 centimeter | 25 tot 40 procent |
| Douchegoot-WTW | geen | 8 tot 15 centimeter | 30 tot 45 procent |
De tabel maakt de afweging concreet: verticale ruimte levert het meeste rendement, maar bij renovatie zonder kruipruimte pak je met een goot of bak nog altijd een flink deel van je douchewarmte terug. Voor de werking en montagestappen van het apparaat zelf verwijs ik naar de uitleg over douchewarmteterugwinning.
Welke warmwateroplossing past bij jouw woning?
Dat hangt af van je verbruik, ruimte en of je gasloos gaat. In een onafhankelijk energieadvies kiezen we samen de beste route voor je hele woning. Start met de keuzehulp.
Vraag je energieadvies aan · €250Veelgestelde vragen
Kan een douche-WTW echt zonder kruipruimte?
Ja, met een horizontale oplossing. Een douchebak-WTW of douchegoot-WTW werkt in de vloer zonder verticale ruimte, met een inbouwdiepte van ongeveer 8 tot 20 centimeter. Het rendement ligt met 25 tot 45 procent lager dan bij een verticale buis, maar je wint nog steeds een flink deel terug.
Kun je een douche-WTW achteraf inbouwen zonder de badkamer te slopen?
Een verticale WTW in de standleiding kan soms zonder de badkamer aan te pakken, als de leiding in een kast of schacht bereikbaar is. Een bak- of goot-WTW zit in de vloer en vraagt vrijwel altijd dat de douchevloer opengaat, dus dat plan je bij een renovatie in.
Heeft een douche-WTW zin bij een renovatie?
Ja, mits je de ruimte hebt. Bij een badkamer op de begane grond met kruipruimte is een verticale buis vaak nog in te bouwen en win je het meeste terug. Zit de badkamer op de verdieping, dan kom je uit bij een bak of goot met een lager rendement. Ook dan blijft het lonen, alleen loopt de terugverdientijd op.
